Hvorfor bestemmer muggbaser og standarddeler mugglevetiden?

En forms levetid bedømmes ofte av hulromsmaterialet og bearbeidingspresisjonen. Men det som virkelig avgjør om en form kan pålitelig og forutsigbart nå sin designlevetid, er delen ingen legger merke til –formbunn og standarddeler.

Formbasen er skjelettet. Standarddelene er skjøtene. Hvis skjelettet er feiljustert og leddene er løse, vil selv det beste hulrommet ikke vare.

Muggbasen: Grunnlaget for alt

Formbunnen er bæreren for hele formen. Den integrerer alle funksjonelle komponenter – hulrom, kjerne, utkastsystem, kjølesystem og portsystem – i et presist rammeverk, som sikrer at de går tilbake til nøyaktig samme posisjon med hver åpen og lukking syklus.

Kjernekomponenter i en standard formbase

Disse platene er stablet, låst med skruer, og er avhengig av styrepinner og foringer for å garantere repeterbarhet av posisjoner hver syklus.

De to kjerneytelseskravene for en muggbase

Stivhet kommer først. Injeksjonstrykket kan nå hundrevis av kilo per kvadratcentimeter. Hvis formbunnen mangler stivhet, vil den deformeres under høyt trykk - skillelinjen åpnes, blinken vises; kjernen skifter, veggtykkelsen blir ujevn; ejektorstifter binder, og hele formen må demonteres.

Presisjon er nummer to. Tilpasningsklaringen mellom styrestifter og bøssinger, samt planheten og rettheten til hver plate, bestemmer direkte om formen åpner og lukker jevnt og om produktdimensjonene forblir stabile.

 Standarddeler: De billigste komponentene som svikter oftest

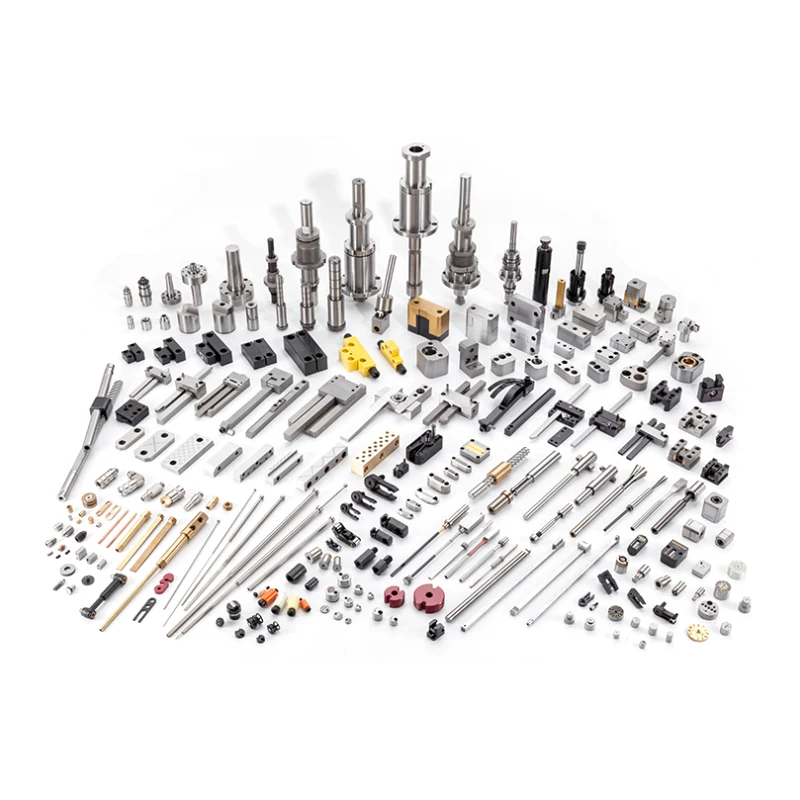

Standarddeler er alle de utskiftbare komponentene som ikke har hulrom, uten kjerne i en form. Styrepinner, foringer, utkasterstifter, fjærer, tetninger, lokaliseringsringer, låseklosser – alle teller.

De ser vanlige ut, de er billige å kjøpe, men mer enn halvparten av alle muggfeil spores tilbake til disse komponentene.

1. Styrepinner og bøssinger

Føringssystemet sikrer nøyaktig innretting av den bevegelige og stasjonære halvdelen ved hver lukking. De fleste muggfeil begynner med tap av veiledningsnøyaktighet.

Materiale: SUJ2 lagerstål eller SKD11 verktøystål, med høyfrekvent induksjonsherding til HRC 58-62, etterfulgt av presisjonssliping til Ra 0,2-0,4 overflatefinish.

Tilpasningsklaring: Vanligvis 0,02-0,05 mm, avhengig av formstørrelse. For stor, og kjernen og hulrommet er feiljustert. For liten, og motstanden mot åpning og lukking øker, noe som forårsaker gnaging.

Feilmoduser:

• Kringing på pinner → forårsaket av utilstrekkelig smøring eller ujevn belastning

• Slitte foringer → slutten av levetiden; erstatte dem

• Bøyde pinner → forårsaket av ubalansert utkast eller feiljustert klemkraft fra injeksjonsmaskinen

2. Utkasterstifter, ermer og skyvestenger

Utstøtningssystemet ser den høyeste syklusfrekvensen og den mest komplekse belastningen av noen del av formen.

Utkasterstifter: Laget av SKH51 høyhastighetsstål eller SKD61 varmarbeidsverktøystål, med herdede spisser. Tilpasningsklaringen med styrehullet skal være 0,015-0,025 mm. For stramt, og pinnen binder seg. For løs, og blink vises ved utkastingspunktet.

To hovedårsaker til brudd på utkasterstiften: utstøtningskraften er utenfor midten av motstandssenteret for avstøping, eller tappen blir slått under retur.

Fjærer: Ansvarlig for retur av ejektorplate. Det mest oversett problemet er vårtretthet. Etter titusenvis av kompresjoner blir den frie høyden kortere. Utkasterplaten kommer ikke helt tilbake, og utkasterpinnene treffer den stasjonære halvdelen ved neste lukking.

Kontrollmetode: Inspiser fjærfri høyde hver 100 000 sykluser. Bytt ut hvis den har falt under 90 % av den opprinnelige høyden.

3. Tetninger og ledeplater

Kjølesystem vannlekkasjer er den vanligste plutselige feilen på butikkgulvet.

Tetninger (O-ringer): Laget av høytemperatur silikongummi eller fluorgummi, med øvre temperaturgrenser på henholdsvis 200°C og 260°C. Feil er forårsaket av høy temperatur aldring, herding eller kompresjonssett. Bytt ut hver 500 000 syklus eller årlig, avhengig av hva som kommer først.

Baffler: Omdiriger vannstrømmens retning for lokalisert kjøling. Den vanligste feilen er kalkblokkering – spesielt alvorlig i områder med hardt vann. Bruk myknet vann eller tilsett anti-korrosjon og anti-kalk tilsetningsstoffer.

4. Lokalisering av ringer og låseblokker

Lokaliseringsringer: Montert på den øvre klemplaten, sentrert med injeksjonsmaskinens munnstykke. Et feil valg forårsaker eksentrisitet mellom dysen og innløpsbøssingen – i beste fall materiallekkasjer; i verste fall er både innløpsgjennomføringen og munnstykket skadet.

Låseblokker: Brukes til glidelåsing (sidekjerne). Når den er slitt, er låsekraften utilstrekkelig, og sleiden skifter bakover under injeksjonstrykk, noe som forårsaker blink på siden av produktet. Inspiser låseflatene regelmessig for fordypninger eller slitasje. Ikke vent til blitsen vises før feilsøking.

Hvorfor standarddeler feiler oftest

Standarddeler er de lettest standardiserte, billigste og minst merkbare komponentene i en form.

Og nettopp fordi de er billige og umerkelige, er de oftest forsømt:

• Styrepinnene blir tørre – ingen sjekker

• Fjærer brukes til de knepper

• O-ringer lekker, og noen vikler tape rundt dem og fortsetter å løpe

• Ejektorpinnene er litt bøyd, men "de fungerer fortsatt"

Det kumulative resultatet av alle disse "det fungerer fortsatt"-avgjørelsene: en fjær verdt noen få dollar går i stykker, utkasterplaten setter seg fast, hele formen trekkes ut av maskinen for reparasjon, timer med produksjonskapasitet går tapt, og tusenvis av dollar i vedlikeholdskostnader hoper seg opp.

Utvelgelsesprinsipper

Valg av formbunn

Standard deler utvalg

Vedlikehold: Ingen teknisk kompleksitet, kun utførelsesdisiplin

Vedlikehold av formbunn og standard del er ikke komplisert. Det det krever er hyppighet og disiplin.

Feildiagnose hurtigreferanse

Deformbunn og standarddelerikke avgjør hvor vakkert produktet ser ut – det er hulrommets jobb. De bestemmer bare én ting: om formen kan pålitelig og konsekvent produsere deler i løpet av den tiltenkte levetiden.

Et skjelett som er feiljustert, kan ikke overføre kraft, uansett hvor sterke musklene er. Et stivt ledd kan ikke bevege seg, uansett hvor dyktig lemmet.

Når du velger en formbase, prioriter stivhet fremfor letthet, presisjon fremfor pris. Ved kjøp av standarddeler trenger ikke merket være det dyreste, men spesifikasjonene skal være korrekte. I daglig vedlikehold, skift fjærer etter planen, smør styrepinner regelmessig, og bytt tetninger når de når slutten av levetiden. Disse oppgavene krever ingen tekniske ferdigheter – bare en sjekkliste og disiplinen til å følge den.
